紅外加熱器在PVC管道熱彎工藝上的應用

PVC管道熱彎工藝通常是指將直管管材經烘箱加熱后，彎曲成特定角度與弧度的定型管材工藝，是一種管材二次加工定制化產品，適用于PVC-U、PVC-M、PVC-C材質或其它熱塑性管材。

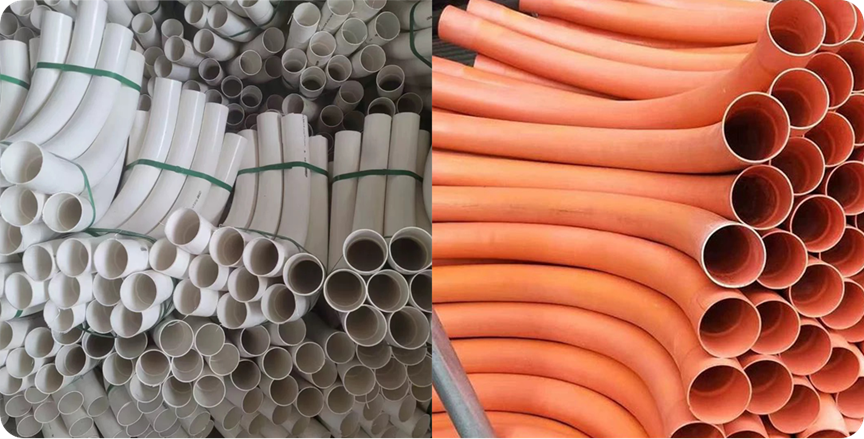

熱彎后的弧形管件具備柔和過彎及防水特性，通常用于電氣穿線用途，例如：房屋裝修穿線、工廠線路布局穿線，大口徑管件則用于市政的通信電力電纜，也適用于曲面墻體、屋頂的給排水系統。

工藝介紹：

1、將直管管材經烘箱加熱軟化，管材加熱溫度：120-150℃（PVC-U），150-190℃（PVC-C）；

2、將軟化后的管道放入弧形模具內壓制定型，等待冷卻成型，同時設備用錐型模頭穿入管材兩端，對管材兩端進行擴口，并封堵管道兩端往管材內部增壓，確保管材定型過程中不會產生塌陷（也有利用模具抽真空的方式來進行定型）。

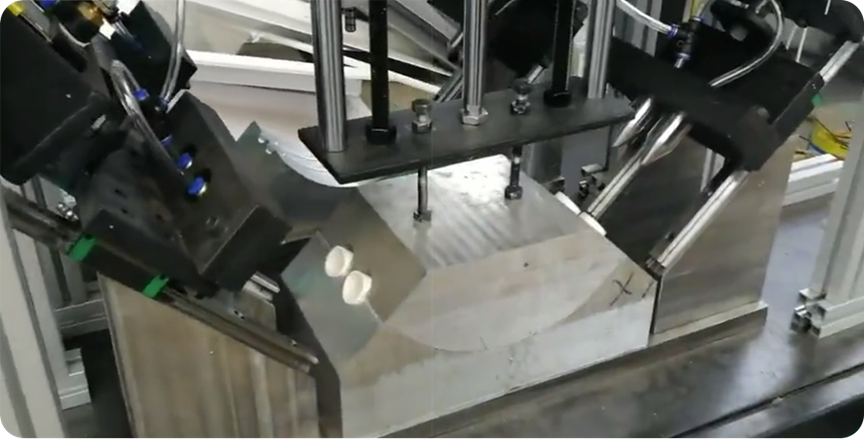

（弧形模具壓制定型）

產品優勢：

在生產過程中，對管材的加熱溫度精準把控有利于提升成品的質量及良品率，過高的溫度會導致管道過熱碳化分解（＞200°C），而軟化不足容易導致壓制過程中管道開裂。

德國進口Elstein陶瓷紅外加熱器具備±1°C的控溫精度，通過合理的系統布局可以使烘箱內部分區控溫，在該工藝上有較高的契合度。同時在產線切換不同口徑的PVC管材生產時，Elstein陶瓷紅外加熱器能快速進行溫控切換，避免產線反復調機。

另外，Elstein陶瓷加熱器優秀的（電→熱輻射）轉換率和隔熱設計讓電能利用率更高更節能，減少了生產用電成本。產品在溫控400°C環境下使用壽命達20000小時以上，極大減少了設備維護成本及產線投入。

應用案例：

根據應用我司產品的客戶介紹，該工藝上烘箱的加熱器溫控通常在350°C左右，在該工藝上，我司推薦使用德國進口Elstein陶瓷加熱器（HTS 600W 230V）或（HTS/1 600W 230V）型號，搭配CBSI或CEBI系統進行烘箱布局。

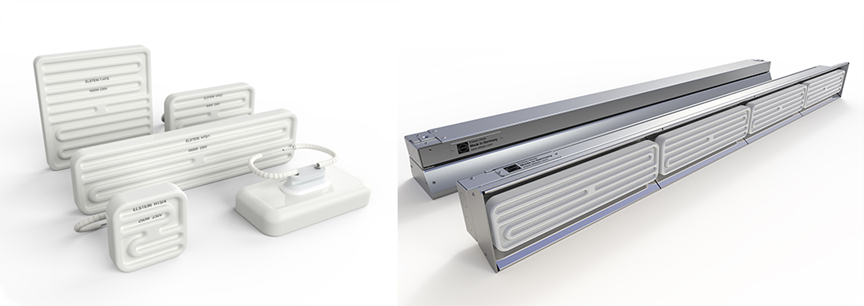

（HTS系列及CEBI）

在不同的管徑尺寸上，我司提供了兩種烘箱布局參考：

在小口徑管件布局上，推薦組成平面結構，并通過底部傳動系統同時帶動多根管材勻速滾動，均勻受熱，該工序使多根管道同時加熱，適用于小口徑管材的批量生產；

在大口徑管件布局上，推薦單爐組成弧形頂棚結構，從上往下照射管壁，并通過底部傳動系統使單根管材勻速滾動，均勻受熱。

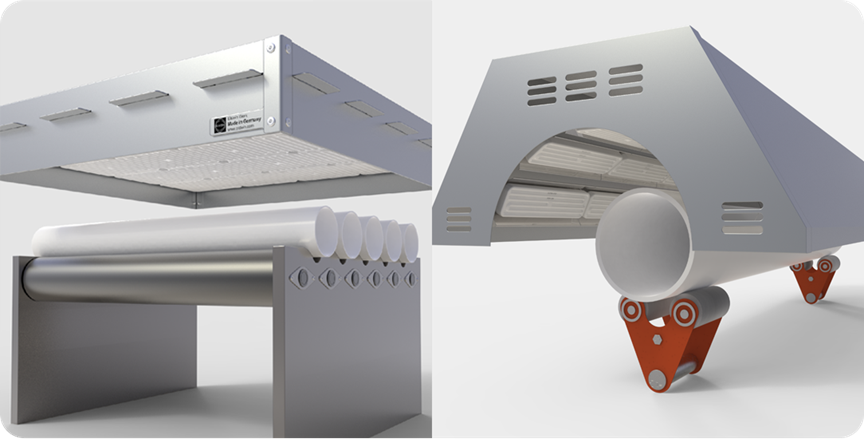

（烘箱系統外觀示例）
